Indonesian Money Rank

Meteran Prabayar PLN


Sebelum kita membahas satu persatu dari bagian komponen-komponen
KWh Meter Prabayar merk Actaris ACE9000 IBS lebih dalam lagi, kita harus mengetahui bagian-bagian paling luar dari KWh Meter Prabayar ini. Karena bagian ini sangat mudah dikenali dan secara signifikan bisa membedakan...
antara satu type dengan tipe yang lainnya.





A. Fitur Standar :

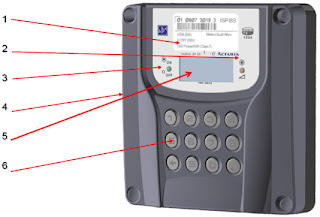

Gambar 4.1 KWh Meter Prabayar merk Actaris type ACE9000 IBS
<--

1. Label Informasi : Informasi umum untuk mengetahui nomor meter, daya maksimal,

2. Indikator LED Rate, 1000 pulsa/KWh : Informasi untuk mengetahui
ketika pulsa hampir habis,
3. Indikator Contactor ON/OFF : Informasi untuk mengetahui status light,
4. Segel Metrologi : Informasi untuk mengetahui segel tera dan segel
metrology,
5. LCD 7 segment untuk 8 karakter : Informasi untuk pengisian
TOKEN,
6. Keypad dengan lapis karet.

B. Fitur Teknis :
1. Satu fasa 2-kawat, yaitu 1 kawat Fasa dan 1 kawat Netral,
2. Range Voltage : 230V 50Hz atau 120V 60Hz,
3. Range Arus Imin=10A dan Imax=60A,
4. Kualifikasi akurasi Class 1,
5. Indeks Proteksi IP54,
6. STS compliant, PLN LMK.

C. Fitur Tambahan :
1. Terdapat temper switch,
2. Penyimpanan TOKEN : memanggil kembali 5 token terakhir yang
diterima,
3. External (remote) disconnection : via serial port atau POD.

D. Fitur Programmable :
Berikut ini programmable pada saat manufacturing time (saat
pemesanan KWh Meter Prabayar) :

1. Tamper Switch :
Micro Switch untuk merubah status saat terminal cover dibuka.
Tersedia 2 konfigurasi :
1. Tamper Disconnect,
2. Tamper Logging,

2. Audible Low Credit Warning :
Audible Low Credit Warning adalah fitur yang
terprogram, dimana akan memberikan peringatan kepada
pelanggan untuk memberitahukan sisa pulsa yang mendekati
nol berupa suara “beep”. Tambahan juga LCD Display
berkedip (flashing).
Level Batas low credit warning dapat diprogram
dilapangan dengan menggunakan STS TOKEN.

3. Reconnection Time-Out :
Waktu dalam detik (s) yang diperlukan oleh Contactor
untuk open (memberi listrik kepelanggan) setelah power-up.
(Default dan Minimum adalah 30s). Dapat disetting dengan
kenaikan +10s.

Cara Menginstalasi Meter Temper
Perlu diingat. Pada saat menginstalasi KWh Meter Prabayar temper, posisi
temper switch di bawah cover harus tidak terhubung dengan beban.
1. Pertama–tama kita nyalakan KWh Meter Prabayar dengan switch ON,
2. Pastikan tidak ada beban yang terhubung dengan KWh Meter Prabayar,
3. Dengan menggunakan keypad, masukkan kode “08” lalu di ENTER,
4. LCD akan menampilkan bahwa temper switch berada pada kondisi operasi
normal,
5. Jika LCD mengindikasikan bahwa temper switch TIDAK dalam kondisi
operasi normal, maka ulangi langkah 1 sampai dengan 4,
6. Jika temper switch telah di aktifkan, prosedur instalasi normal dapat
dilanjutkan.

Type Token
Terdapat 2 type token yang dapat digunakan untuk mengkonfigurasi KWh Meter Prabayar, yaitu :

A. Token Spesifik :
1. Dihasilkan oleh kredit dispensing unit atau Vending system yang
diautorisasi untuk melakukan vending berdasarkan meter tertentu
(No. Seri),
2. Hanya bisa diterima oleh meter yang sesuai (No. Seri),
3. Tidak dapat dimodifikasi selama atau setelah transfer antara
vending system dan meter, contohnya kredit token, set power limit
dan clear temper.

B. Token Non Spesifik :
1. Dihasilkan oleh setiap kredit dispensing unit atau Vending system
yang diautorisasi untuk memberikan kredit,
2. Dapat diterima oleh setiap meter,
3. Dapat digunakan berulang kali, contohnya test display, display tarif
index dan set low kredit threshold.

Instruksi Kerja
1. Setelah selesai pemasangan kabel SR (Sambungan Rumah) yaitu kabel jenis TIC 2X10 Ømm terpasang ke terminal meter, langkah selanjutnya adalah pemasangan VDR (Voltage Dependent Resistor) atau Klem Tegangan,
Lihat gambar di bawah ini :

Gambar 4.2  switch. Perhatikan gambar di bawah ini :



2. Pasang VDR ke terminal meter dengan mengginakan obeng. Pada saat pemasangan VDR, pastikan kabel VDR dari terminal netral (terminal nomor 4) melewati posisi depan temper switch.
Perhatikan gambar di bawah ini :

Gambar 4.3 Posisi kabel VDR

Salah satu ujung dari kabel VDR itu terhubung dengan Limit Switch,. Apabila cover dalam keadaan terpasang, maka limit switch itu akan tertekan sehingga mengakibatkan posisinya menjadi terhubung. Jangan sekali-kali mencopot atau membuka cover tersebut, karena akan mengakibatkan loss contact dengan jala-jala PLN karena tegangan terputus oleh limit switch yang terputus tadi. Setelah tutup cover dipasang, maka kita tinggal menikmati listrik dan kemudahannya dalam pembayarannya. Terakhir tutup dengan terminal cover.

Gambar 4.4 Cover terminal


Tutup cover ini jangan pernah dibuka, kecuali oleh petugas PLN apabila ada keluhan atau kerusakan dalam instalasi listrik di rumah kita, atau ada gangguan alam seperti pohon dan lain sebagainya. Apabila kita membukanya dengan sembarangan, maka selain bisa merusak alat itu sendiri, juga dapat merusak peralatan yang ada di rumah kita, karena di ibaratkan listriknya mati mendadak. Juga kita akan mendapat denda dari PLN, karena disamping merusak alat, juga bisa dianggap sebagai tindak pencurian.

Tampilan LCD KWh Meter Prabayar (Code)

Setelah dikalibrasi oleh petugas di UPJ-UPJ, maka KWh Meter itu siap di pasang pada pelanggan. Gambar di bawah ini menunjukkan bahwa belum terdapat kredit pada KWh Meter Prabayar. LCD akan menampilkan gambar seperti dibawah ini, bahwa temper switch berada pada kondisi operasi normal,






Gambar 4.5 Menunjukkan kondisi siap di operasikan


Jika LCD mengindikasikan bahwa temper switch TIDAK dalam kondisi
operasi normal, maka akan muncul seperti yang ditunjukkan oleh gambar di bawah ini :




Gambar 4.6 Menunjukkan kondisi tidak siap di operasikan

Setelah dikalibrasi oleh petugas di UPJ-UPJ, maka KWh Meter itu siap di pasang pada pelanggan, dan akan menampilkan kredit yang tersisa masih nol.



Keterangan KWh yang tersedia di meter adalah ‘0’ kredit Setiap pemakaian, penambahan ataupun pengurangan kredit, akan selalu tampil dalam LCD sebagai peringatan, bahwa kredit akan segera habis dan harus di isi ulang.


Menunjukkan sisa kredit yang ada di meter
Lakukan pembelian Token dan masukkan 20 digit angkanya ke dalam
KWh Meter menggunakan keypad yang sudah tersedia.


Apabila salah dalam memasukkan Token atau bukan untuk meter yang
sesuai, maka akan muncul di layar seperti gambar di bawah ini :

Keteranga ketika kita salah memasukkan Token
Apabila Token yang dimasukkan sudah pernah di gunakan atau sama,
maka di layar LCD akan muncul kata “USED”, yang berarti sudah digunakan.


Menunjukkan apabila Token yang dimasukkan sama.
Apabila Token yang dimasukkan telah berhasil diterima, maka akan
muncul seperti yang tertera pada gambar dibawah ini :
Gambar 4.11 Keterangan apabila Token telah diterima
Setelah muncul di layar “Accept”, maka selesailah pengisian ulang Token ke dalam KWh Meter Prabayar tersebut. Selanjutnya kita bisa menikmati listrik di rumah kita dengan se-efektif dan se-efisien mungkin. Agar tidak terjadi pemborosan pemakaian, lakukan dengan pememilihan, barang elektronuk atau pekerjaan apa saja yang perlu menggunakan listrik dan yang tidak menggunakan listrik. Matikan listrik ketika tidak digunakan dan berhematlah demi masa depan.



Blok Diagram KWh Meter ACE9000 IBS

Secara umum dan keseluruhan, blok diagram dari sebuah KWh Meter
Prabayar ini adalah seperti gambar diatas. Namun untuk perincian dan penjelasan
dari masing-masing bagian akan dijelaskan lebih lanjut di bawah ini :


Main PCB KWh meter LPB

Capasitor Dropper Power Supply berfungsi sebagai pengaman dan
pembagi tegangan, juga sebagai power supply untuk kemudian di berikan kepada Matering Interface dan juga kepada Microcontroller sebagai otak dari system jaringan KWh Meter Prabayar ini. Untuk power supply matering interface hanya membutuhkan 5V saja, sementara untuk LCD display dan Keypad hanya 5V, sedangkan Microcontroller sampai 30V. Setelah semuanya terpenuhi dengan baik dan benar, maka semua komponen tersebut akan berjalan dengan baik dan terotomatisasi dengan sendirinya, ini berkat kinerja dari Microcontroller yang sekaligus otak dari semua komponen ini. Semua ini akan berkerja dengan baik apabila semua komponen pendukung bekerja dengan baik pula.


Hubungan antara “SHUNT”, “Resistor Network” dan “Metering
Interface.


Hubungan antara “SHUNT” dan “Resistor Network” adalah sebagai
pembanding tegangan antara masukan dari kabel SR (Sambungan Rumah) dengan Metering Interface. Dari Power Supply Metering Interface hanya di set untuk 5V, tidak kurang atau tidak lebih. Begitu juga dengan peran dari “SHUNT” dan “Resistor Network” ini. Ketika “SHUNT”, “Resistor Network” dan Metering Interface ini perbandingannya telah sama, maka Microcontroller akan menerima
settingan yang sama untuk menjalankan perannya sebagai otak dari KWh Meter Prabayar ini, yaitu sebagai pembatas dan pengukur daya dari listrik yang di pakai oleh pelanggan. Apabila tidak sesuai, maka Microcontroller tidak akan berfungsi
dengan baik karena tidak sesuai dengan settingan awalnya yang hanya dapat bekerja dengan tegangan 5V. Semua bergantung pada resistor “SHUNT” dan “Resistor Network” sebagai tahanan dan pembanding dari arus yang masuk. Ketika arus yang masuk
dapat ditahan sesuai kebutuhan, maka semua kebutuhan dari komponen pun pasti terpenuhi.


Kontaktor (Limit Switch) sebagai Klem tegangan
Limit switch ini dapat juga dikatakan sebagai pengaman tegangan yang dalam keadaan belum terpasang di rumah pelanggan pengaman atau Klem tegangan tersebut bersifat NO (Normaly Open). Ketika cover ditutup dan akan dipasang ke rumah pelanggan, maka Klem tegangan tersebut menjadi NC (Normaly Close) dengan kata lain terhubung atau connect. Setelah itu pelanggan dapat menikmati listrik. Ketika ada trouble, jangan sekali-kali cover ini di lepas. Karena apabila dilepas sembarangan, maka akan terjadi loss tegangan yang berakibat KWh Meter Prabayar itu tidak akan berfungsi. Karena berfungsi sebagai pengaman tegangan,
maka ketika kita buka atau mengubahnya menjadi terbuka, Microcontroller tidak bisa mengalirkan tegangan keluaran. Itu dikarenakan tegangan netral dari “SHUNT” tidak bisa terdeteksi oleh Microcontroller dan membuatnya error. Untuk menyalakannya kembali, harus dimasukkan kode Clear Temper oleh petugas PLN.


Downloader
Sebelum digunakan dan dipasang ke rumah-rumah oleh UPJ-UPJ,
downloader ini berfungsi untuk meng-instal Microcontroller di dalam KWh Meter Prabayar. Kemudian oleh UPJ-UPJ di setting ulang, settingan itu meliputi Clear Temper untuk meng-nolkan sisa KWh, Clear kredit untuk meng-nolkan pulsa atau nilai rupiah, daya maximum untuk kekuatan daya pemakaian dan serial number dari KWh Meter Prabayar tersebut.
Setelah dikirim ke UPJ-UPJ untuk didistribusikan dan di pasang di rumah rumah pelanggan, Downloader ini tidak berfungsi kembali, karena perannya hanya sebagai pengisi program pada Microcontroller. Kemudian barulah sistem ini bisa dijalankan dan digunakan oleh PLN dan pelanggan.
4.7 Perbandingan antara KWh Meter Mekanik dengan Prabayar


Perbedaan :
Pada dasarnya pengkawatan KWh Meter Mekanis dan KWh Meter
Prabayar sama, namun ada satu yang menonjol dari klem tegangan. Yaitu, pada KWh Meter Prabayar terdapat sebuah limit switch yang berfungsi sebagai klem tegangan tersebut. Prinsip kerjanya sederhana, yaitu ketika cover KWh Meter Prabayar dalam keadaan terbuka, maka limit switch dalam keadaan bebas dan tidak terhubung, akibatnya listrik padam. Sebaliknya, ketika cover KWh Meter Prabayar sudah tertutup dan telah terpasang, maka limit switch tersebut tertekan oleh cover dan mengakibatkan keadaan limit switch tersebut menjadi tertutup atau terhubung. Maka pelanggan sudah bisa menggunakan listrik di rumahnya
masing-masing sampai pulsanya berkurang dan habis.


Keuntungan :
Keuntungan bagi konsumen, sistem ini juga dapat menguntungkan
karena :


1. Pengendalian penggunaan listrik dapat lebih baik, karena pembayaran
yang dilakukan diawal dapat digunakan untuk membatasi konsumsi
2. Perbaikan sistem pengukuran karena perangkat elektronik yang
digunakan adalah elektronis dengan ketelitian dan keamanan yang
lebih tinggi.
3. Mengurangi kesalahan penagihan yang disbabkan human error.
Keuntungan lain menggunakan KWh Meter Prabayar adalah
kendali pemakaian listrik di rumah kita adalah di pegang oleh kita sendiri.


Kapan kita ingin listrik di rumah kita menyala ataupun kapan kita ingin listrik di rumah kita padam. Salah satu contoh ketika kita hendak berpergian jauh atau keluar kota sampai berhari-hari, maka kita memutuskan untuk memadamkan listrik di rumah kita sementara waktu dengan menghabiskan sisa pulsa atau dengan tidak mengisi ulang KWh Meter Prabayar kita. Dengan begitu kita tidak harus membayar sedikit pun untuk listrik yang tidak kita pakai tersebut karena kesalahan pencatatan KWh Meter Prabayar oleh petugas PLN. Kita hanya membayar untuk pulsa yang kita beli saja. Karena itu pun privasi kita sebagai pelanggan tidak terganggu.


Kerugiannya :
Untuk pelanggan sendiri sama sekali tidak mendapat kerugian apaapa. Hanya saja untuk pembelian token sebagai pengisian pulsa untuk sementara masih terbatas. Saat ini token baru bisa dibeli di ATM Bank Bukopin, PT. Pos dan outlet-outlet mitra PLN.


Kesimpulan

KWh Meter Prabayar merupakan alat pengukur daya listrik yang
menggunakan sistem pulsa. Dengan sistem ini, pelanggan diuntungkan karena dapat meminimalisir kesalahan dalam pencatatan ketika kita akan membayar listrik. Disamping itu, pelanggan dapat mengontrol sendiri penggunaan listrik
yang telah ataupun yang akan kita pergunakan. Hal ini pun mempermudah pihak PLN dalam melakukan pengecekan atau pun pendataan. Dengan menggunakan KWh Meter Prabayar ini, pelanggan dapat membayar listrik tanpa harus pergi ke loket pembayaran. Selain itu, pelanggan dapat memilih jumlah pulsa dengan nominal yang berbeda sesuai dengan konsumsi daya yang dibutuhkan.


Kritik dan Saran

Ketika mempelajari KWh Meter Prabayar terdapat sedikit kesulitan, dalam mengetahui cara kerja dari KWh Meter Prabayar tersebut. Oleh karena itu, penulis menyayangkan tidak dapat mempelajari KWh Meter Prabayar ini lebih dalam lagi. KWh Meter Prabayar ini sangat baik digunakan untuk efektifitas dan efisiensi penggunaan listrik maupun anggaran rumah-tangga, untuk itu penulis sarankan bagi para konsumen agar menggunakan KWh Meter Prabayar ini.
